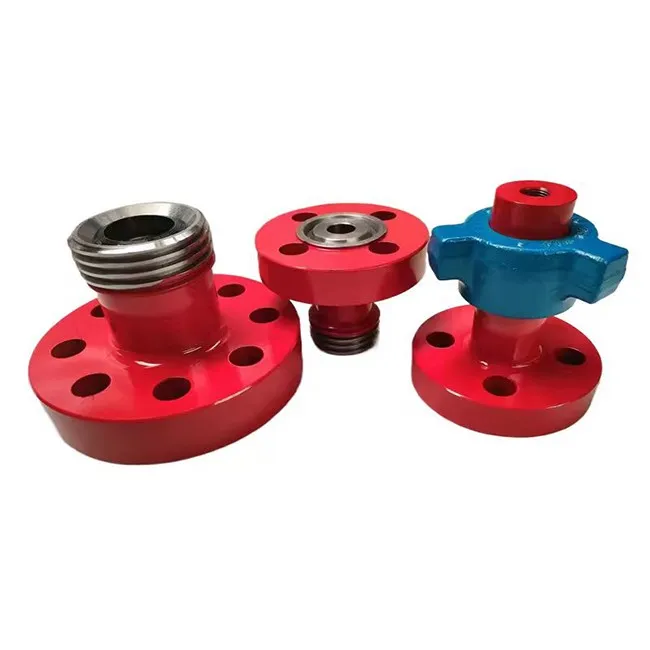

Çekiç Rakorları

Gerçek projelerde, Octal çekiç bağlantıları genellikle sistemin şu kısımlarında kullanılır:

• Kırma işi– frac pompalarını ve karıştırıcıları yüzeydeki frak demire bağlamak. Bu hatlar yüksek basınç, güçlü titreşim ve kum- yüklü sıvıları görür ve sıklıkla, genellikle her gün oluşur ve bozulur.
• Çimentolama ve asitleştirme– yüksek-basınçlı çimento hatlarının, asit hatlarının ve dönüşlerin inşası ve yıkılması; işler kısa ve yoğundur ve ekiplerin karmaşık aletlere ihtiyaç duymadan hatları hızlı bir şekilde döşemesi ve çekmesi gerekir.
• Manifoldları kısın, kapatın ve durdurun– genellikle 10.000–15.000 psi'de ve kritik kuyu kontrol hizmetinde kısma vanalarının, durdurma hatlarının, dikey boru manifoldlarının ve dikey yükselticilerin birleştirilmesi.
• Kuyu testi ve geri akış– kuyular arasındaki düzenlerin değiştiği ve hatların kısa sürede yeniden yapılandırılması gereken yerlerde test ağacının ayırıcılara ve genişletme hatlarına bağlanması.
• Su enjeksiyonu ve bertarafı– enjeksiyon tesislerinde ve imha istasyonlarında rakorlar, düzenli bakım veya hat izolasyonunun gerekli olduğu yüksek-basınç manifold düğümlerinde bulunur.

H₂S ve CO₂'nin mevcut olduğu durumlarda, çekiç rakorlarını NACE MR0175 / ISO 15156 uyumlu malzemeler ve contalarla tedarik edebiliriz, böylece hatalı hizmet ve dokümantasyon gereklilikleri, son incelemede keşfedilmeden, halihazırda tedarik içerisine dahil edilir.

Sekizli çekiç bağlantıları, modern frac ve manifold sistemlerinde yaygın olarak kullanılan şekil sistemlerine ve basınç sınıflarına uyacak şekilde tasarlanmıştır:

Frak demir ve kuyu test sistemleri için, bu rakorları yavru mafsallarla (1"–5", 1–20 ft, 1.000–20.000 psi) ve aynı şekil ve basınç sınıfındaki entegre te'ler, çaprazlar ve dirseklerle eşleştirebiliriz, böylece tüm hat tutarlı bir standardı takip eder.

Çekiç bağlantılarının birçok yayma ve manifoldda varsayılan bağlantı olarak kalmasının nedeni, bunların sahada nasıl davrandığına bağlıdır:

• Montajı ve parçalanması hızlı

Dişi alt, erkek alt ve kanatlı somunla, bir mürettebat üyesi flanş cıvataları, rondelalar ve çoklu anahtarlardan oluşan bir halka olmadan balyoz kullanarak bağlantı kurabilir veya koparabilir. Bu, her işten önce ve sonra demirin serilip alınması sırasında zaman tasarrufu sağlar.

• Tanıdık şekil numaralarıyla yüksek-basınç kapasitesi

Doğru seçilip üretildiğinde rakorlar, ütünün tüm ömrü boyunca 5.000-20.000 psi servis ve basınç titreşimini karşılar. Fig 602 / 1002 / 1502 rakorlarımız FMC / WECO tarzı ölçüleri takip ettiğinden, yeniden tasarım gerektirmeden mevcut demir sistemlerine uyum sağlarlar.

• Farklı medya ve ortamlara uyarlanabilir

Temiz su ve yağdan çimento bulamacına, asit ve ekşi üretilen sıvılara kadar malzeme ve elastomerleri (NBR, HNBR, FKM, vb.) ortama ve sıcaklığa uyacak şekilde yapılandırabiliriz. Ekşi hizmet için sertlik ve kimya, NACE MR0175 uyumluluğu açısından kontrol edilerek çatlama ve sızıntı riski azaltılır.

Sonuç, operatörlerin bildiği, ekiplerin rahat ettiği ve proje mühendislerinin yüksek-basınçlı, sıklıkla yeniden yapılandırılan hatlar için güvenle belirleyebileceği bir bağlantı stilidir.

Birçok projede müşteriler yalnızca çekiç rakorları isteyerek başlıyor ve ardından hem tasarımı hem de satın almayı kolaylaştırdığı için hızlı bir şekilde tüm demir sistemini bizimle standartlaştırmaya karar veriyor.

Kırılma ve kuyu testi demiri için, belirtilen değerlerde ve basınç sınıflarında ve bunlara uygun tam bir çekiç rakoru seti sağlıyoruz:

• Birleşim yavru eklemleri (düz uzunluklar)

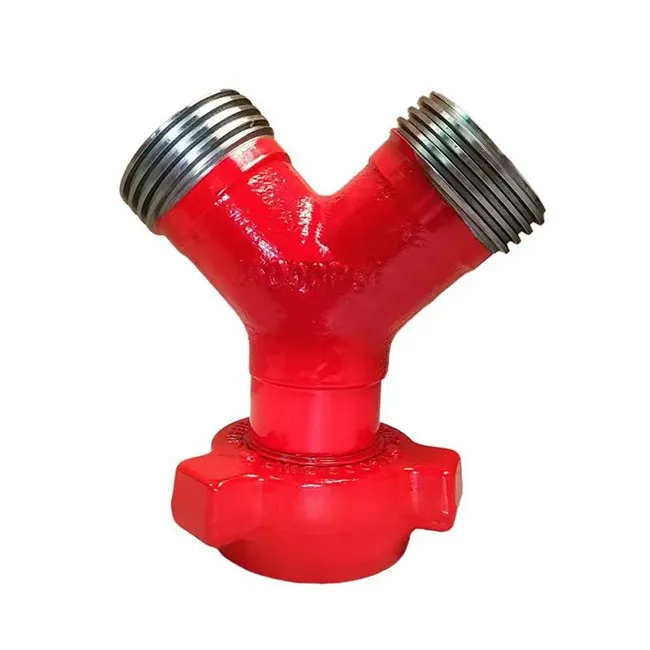

• İntegral te'ler ve haçlar
• Uzun-yarıçap ve 90 derecelik dirsekler
• Bağlantı uçlu tapa valfleri ve kısma valfleri

Bu, kuyu başından frak veya test ekipmanına kadar olan hattın uçtan uca tek bir bağlantı standardını kullanmasına olanak tanır.

Tank çiftliği sirkülasyon ve drenaj hatları için, düzen her değiştiğinde boruyu kesmeden ve yeniden kaynaklamadan tanklar arasındaki yanlış hizalamayı ve termal hareketi emen pnömatik lastik rakorlarını veya daha büyük çaplı boruya sahip teleskopik çelik rakorları öneriyoruz.

Su enjeksiyonu ve bertaraf tesisleri için, genellikle kuyu başlarının ve vana gruplarının yakınındaki bağlantı uçlarını (bakım ve modifikasyon kolaylığı için) ana proses boruları ve ekipmanına doğru flanşlı uçlarla birleştiriyoruz, böylece esneklik ve uzun{0}}istikrar arasında doğru dengeyi elde edersiniz.

Her durumda, aldığınız şey rastgele parçalardan oluşan bir kutu değil, aynı rakamlar, basınçlar ve bağlantı türleri altında birlikte çalışmak üzere tasarlanmış rakorlar, düz bağlantılar, bağlantı parçaları, valfler ve manifold makaralarından oluşan koordineli bir pakettir.

Yüksek-basınçlı çekiç bağlantıları basınç zarfının bir parçasıdır. Yalnızca sahada çalışmakla kalmamalı, aynı zamanda sahiplerin, EPC'lerin ve üçüncü-taraf müfettişlerin incelemelerine de dayanmalıdırlar.

Octal'ın kalite ve dokümantasyon yaklaşımı şunları içerir:

• İzlenebilir malzemeler ve dövmeler– kontrollü kimyaya sahip alaşımlı çelik dövmeler; Her bir ısı ve dövme partisi, bitmiş bağlantılara kadar izlenebilir.
• Kontrollü işleme– kritik sızdırmazlık yüzeyleri ve dişleri CNC ile işlenir ve özel göstergelerle kontrol edilir, boyutsal doğruluk ve FMC / WECO tarzı bileşenlerle değiştirilebilirlik sağlanır.
• Uygun ısıl işlem– güç ve sağlamlık için normalleştirme veya söndürme-ve-kızartma döngüleri; NACE MR0175 / ISO 15156'ya göre ekşi-hizmet bağlantıları için sertlik kontrolü.
• Basınç ve sızdırmazlık testleri– partiler halinde 1,5 × çalışma basıncına kadar veya belirtildiğinde %100'e kadar hidrostatik ve sızdırmazlık testleri, proje başına test kayıtları tutulur.
• Eksiksiz dokümantasyon paketleri– EN 10204 3.1 / 3.2 MTC'ler, basınç testi sertifikaları, ısıl-işlem çizelgeleri ve gerektiğinde yapılandırılmış bir veri kitabında derlenen boyutsal raporlar.
•

Orta Doğu veya Kuzey Amerika gibi bölgelerdeki projeler için bu tür belge paketi, nihai onayı, üçüncü-taraf incelemesini ve gümrük işlemlerini kısaltmaya yardımcı olur ve eksik sertifikalar nedeniyle son- dakikada yeniden çalışma riskini azaltır.

Octal çekiç bağlantıları ve ilgili demir sistemiyle ilgilendiğinde ekibiniz için genellikle birkaç şey daha kolay hale gelir:

• Spesifikasyon hizalaması

Rakam numaralarını, basınç sınıflarını ve hizmet türlerini tedarikçiye göre ele almak yerine, bize güncel demir çizelgenizi gönderebilirsiniz. Standart ve kötü hizmeti açıkça ayırarak boyutları, rakamları ve derecelendirmeleri Sekizli öğelerle eşleştiriyoruz ve doğrudan dahili incelemenize ve satın alma sözleşmenize girebilecek temiz bir liste sunuyoruz.

• Daha az arayüz, daha net sorumluluk

Rakorlar, yavru mafsallar, dirsekler, te'ler, valfler ve manifold makaraları tek kaynaktan gelir. Teknik açıklamalar ve program değişiklikleri birden fazla tedarikçi yerine tek bir yerde gerçekleştirilir; bu da tedarik kapsamları arasındaki boşlukları ve çakışmaları azaltır.

• Sahada daha sorunsuz kurulum

Şekil numaraları, basınç sınıfları ve bağlantı türleri mühendislik ve üretimde birleştirildiğinden, ekipler çizimlere göre kurulum yapabilir, böylece sahada daha az sürpriz olur ve doğaçlama adaptörlere ve saha kaynağına daha az ihtiyaç duyulur.

• Temizleyici kabulü ve teslimi

Tutarlı belgeler ve açıkça etiketlenmiş parçalar sayesinde, sahipler, denetçiler ve üçüncü taraflar her çekiç rakoru figürünü ve ısı numarasını sertifikalarıyla hızlı bir şekilde eşleştirebilir. Bu, daha az "lütfen yeniden gönderin" yorumu ve son aşamada evrak kovalamaca için daha az zaman harcanması anlamına gelir.
