Dikişsiz Çelik Boru

Dikişsiz çelik boruboru yapılmış mıkaynak dikişi olmadan. Sağlam bir çelik kütüğün ısıtılmasıyla üretilir,bir oyuk oluşturmak için onu delmek, ardından belirtilen standart ve kaliteye göre bitirmeden (ısıl işlem, uç hazırlığı ve son muayene) önce tüpü gerekli dış çap ve duvar kalınlığına göre yuvarlayın ve boyutlandırın.

Octal Pipe bu tür çalışmalara odaklanıyor. Çok çeşitli uluslararası standartlarda dikişsiz çelik boru tedarik ediyoruz -API 5L hat borusu, proses boruları için ASTM A106 / A53,A179/ Kazan ve ısı-eşanjör boruları için A213, alaşımlı yüksek-sıcaklık hizmeti için A335 ve EN 10216 ve ilgili GB/T kaliteleri. Boyutsal pencere kapakları10,3–1422 mm Dış Çapve duvar kalınlıkları150mmBöylece iletim hatları, kazan boruları, eşanjör demetleri ve yapısal elemanların tümü buradan temin edilebilir.tek bir koordineli kesintisiz programbirkaç fabrikaya bölünmek yerine.

Her boyut ve derecenin arkasında kontrollü birüretim rotası: mandrel- veya tak-haddeleme, tanımlı ısıl işlem, tam boyutlu kontroller ve kararlaştırılan NDT / hidrotest kapsamı. Her parti ile serbest bırakılırEN 10204 3.1 veya 3.2 sertifikaları ve tam ısı izlenebilirliği, proje mühendislerine, QA'ya ve üçüncü{0}taraf müfettişlere net bir denetim yolu sağlar ve son onayda son-yeniden çalışma veya bekletme-riskini azaltır.

Farklı hatlar farklı borulara ihtiyaç duyar ancak birçok talep eksik veya karışık özelliklerle gelir. Octal Pipe'ın değer katmasının yollarından biri de alıcılara yardımcı olmaktır.doğru standardı ve dereceyi gerçek çalışma koşullarıyla eşleştirin.

Uygulamada proje tedarikimizin çoğu birkaç gruba ayrılmaktadır:

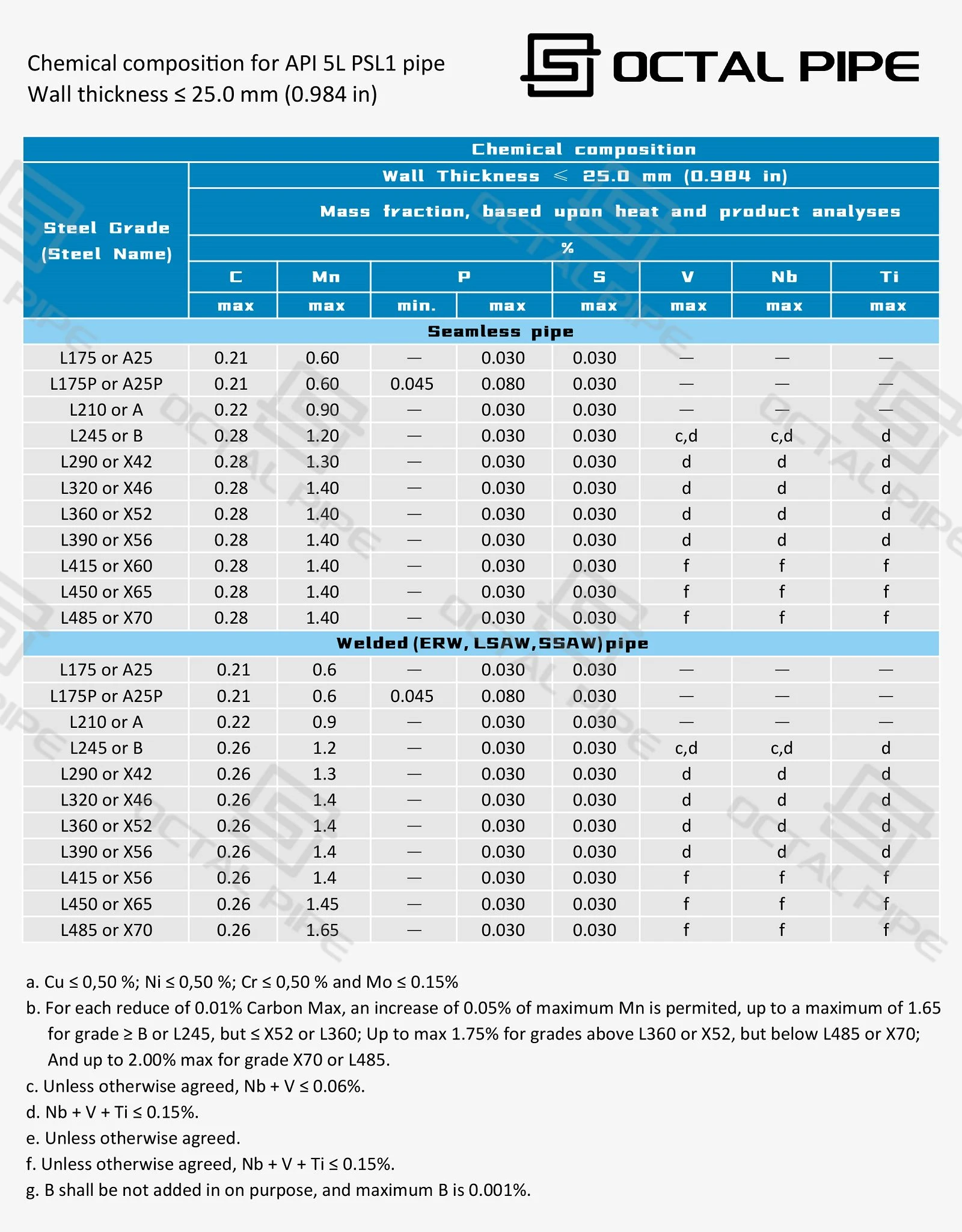

• Petrol ve gaz için iletim boru hatları- genellikleAPI 5L dikişsiz boru, B'den X70'e kadar derecelerTasarım faktörü ve dayanıklılık gereksinimlerine bağlı olarak PSL1 veya PSL2. Dayanıklılığı, DWTT'yi (gerekiyorsa), CVN etki testini ve kötü-hizmet seçeneklerini ardışık düzen tasarım koduyla uyumlu hale getiriyoruz.
• Yüksek-sıcaklıklı buhar ve proses hatları – ASTM A106 / A335Enerji santralleri, rafineriler ve petrokimya üniteleri için kontrollü ısıl işlem ve sertlik ile karbon ve alaşım kalitelerinde (Gr.B, P11, P22, P91 gibi) dikişsiz boru.
• Kazan ve ısı-eşanjör boruları – ASTM A179 / A192 / A213ve düşük-karbonlu ve alaşımlı çelik borular için ilgili EN 10216 kaliteleri, sıkı duvar toleransları ve gerektiğinde genişletilmiş / U-bükme toleransı ile.
• Düşük-sıcaklık ve kriyojenik hizmet – ASTM A333 / EN 10216-4Düşük-sıcaklıkta depolama, LNG ve soğuk-servis hatlarında kullanılan, belirtilen sıfırın altındaki sıcaklıkta-darbe testine tabi tutulan dikişsiz boru.
• Ekşi servis uygulamaları– malzeme ve sertliğin karşılanması için kontrol edilirNACE MR0175 / ISO 15156H₂S'nin mevcut olduğu yerlerde ekşi ortamlarda çatlama ve nitelik sorunlarının önlenmesi.

Temel proses verilerinizi (ortam, basınç, sıcaklık, tasarım kodu ve herhangi bir ekşi/düşük-sıcaklık gereksinimleri) bize gönderdiğinizde, bunları aşağıdakilerle eşleştiririz:özel standartlar, dereceler ve test gerekliliklerive temiz bir öğe listesi döndürün. Bu, dahili ekibinizin ve danışmanlarınızın spesifikasyonu daha hızlı inceleyip onaylamasına yardımcı olurken, tedarik ettiğimiz her dikişsiz borunun teknik olarak yapması gereken işe uygun olmasını sağlar.

Kazan boruları ve yüksek-basınçlı dikişsiz borular için, alıcılar bir fabrikanın kaç makineye sahip olduğuyla daha az ilgilenir ve daha çokbu makinelerin pratikte neyi garanti ettiği– çelik temizliği, sabit boyutlar ve kazan ve{0}basınçlı kap denetimlerinden geçen test sonuçları. Octal Pipe'ın kesintisiz tedariki, bu amaç göz önünde bulundurularak, eriyik-tüpten-tüpe giden bir rota üzerine kurulmuştur.

Çelik Üretiminden Bitmiş Boruya – Temel Ekipmanlar ve Sizin İçin Anlamı

Çünkü bu birimler şu şekilde çalıştırılır:tek entegre hat, aşağıdaki durumlarda dikişsiz borular alırsınız:

• çelik temizliği ve kimyasısadece bitmiş tüpte kontrol edilmekle kalmaz, eriyikten de kontrol edilir;
• duvar kalınlığı, dış çap ve doğrulukrastgele ayarlamaların değil, özel bir delme ve mandrel-frezeleme rotasının sonucudur;
• UT / eddy-akım ve laboratuvar testleriKazan, petrokimya ve enerji-santrali standartları zaten mevcut olduğundan, üçüncü-taraf denetiminiz ve kod onayınız daha az sürprizle sonuçlanır.

Bir alıcı olarak sizin için Octal Pipe ekipmanlarının temel değeri basittir:çizimleri ve kod gereksinimlerini ilk kez karşılayan dikişsiz borularKG ekibinizin ve denetçilerinizin güvenebileceği bir test takibi ile.

Dikişsiz çelik boru, katı bir kütüğün içi boş bir kabuğa delinmesi, ardından sıcak-haddelenmesi/boyutuna göre uzatılması ve ardından gerektiğinde boyutlandırma/düzleştirme ve ısıl işlem yapılmasıyla üretilir.

Alıcılar dikişsiz boru fabrikası akış şemasına baktıklarında asıl önemli olan kaç kutunun olduğu değil,Kalitenin kilitlendiği ve belgelendiği yer. Octal Pipe mandrelli değirmen üretim hattını bu fikir etrafında yapılandırıyor; her önemli adımın daha sonra MTC'de ve denetim raporlarında izlenebilecek bir kontrol noktası var.

1. Sağlam çelikten başlayarak kütük kesme, ısıtma ve delme
Seçilen boru kütükleri istenilen uzunlukta kesilir, yüzeyleri-kontrol edilir ve daha sonra kontrollü sıcaklık homojenliği ile döner ocaklı bir fırında ısıtılır. Ancak kimya ve yüzey durumu onaylandıktan sonra delme değirmenine girerler. Bu, laminasyon riskini azaltır ve deldiğimiz içi boş kabuğun zaten yüksek-basınçlı hizmete uygun olmasını sağlar.

2. Mandrel değirmeni haddeleme, esneme azaltma ve boyutlandırma – duvar ve ovalliğin kontrol edilmesi
Delinmiş kabuk bir mandrel değirmeninde yuvarlanır ve ardından gerdirme-küçültme / boyutlandırma standlarından geçirilir. Bu aşamada izliyoruzOD, duvar kalınlığı ve eksantrikliksadece "boru yapmak" yerine. Bu değerleri kararlaştırılan toleranslar dahilinde tutmak, daha sonra sahada bükme, kaynaklama ve AUT işlerinizin ekstra kesintiler olmadan sorunsuz bir şekilde ilerlemesini-sağlayacak şeydir.

3. Kaydedilmiş fırın eğrileriyle ısıl işlem
Borular, kaliteye bağlı olarak sürekli veya kesikli fırınlarda normalize edilir veya söndürülür ve temperlenir. Her yük için zaman ve sıcaklık kaydedilir, böylece MTC'de mekanik özellikleri ve sertliği gördüğünüzde bunlar gerçek bir ısıl-işlem eğrisiyle desteklenir. Bu, dayanıklılık ve sertlik sınırlarının sıkı bir şekilde denetlendiği API 5L, ASTM A106/A335 veya EN 10216 ile çalışan projeler için çok önemlidir.

4. Düzeltme, yüzey temizliği ve boyut kontrolleri
Soğutulduktan sonra borular düzleştirilir ve pullar çıkarılır, ardından dış çap, duvar kalınlığı ve uzunluğu yeniden ölçülür. Bu kontroller borunun çizime (yalnızca ortalama olarak değil, parça parça) eşleştiğinden emin olunmasını sağlar; böylece üretim atölyeleri ve şantiye ekipleri tolerans malzemesini-kesmek ve ayarlamak için daha az zaman harcar.

5. NDT ve hidrostatik testler – göremediklerinizin kontrol edilmesi
Her üretim partisi içinden geçermanyetik akı kaçağı ve ultrasonik test, boru uçları ayrıca manyetik parçacık muayenesi ile kontrol edilir. Kusurlar ya giderilir ya da boru hidrostatik teste ulaşmadan reddedilir. Hidrotest sırasında her boruya basınç uygulanır ve belirtilen test basıncında tutulur, bu da borunun hattınızın tasarım basıncına dayanabileceğine dair belgelenmiş kanıt sağlar.

6. Ölçme, kaplama, işaretleme ve paketleme – projenize hazır hale getirme

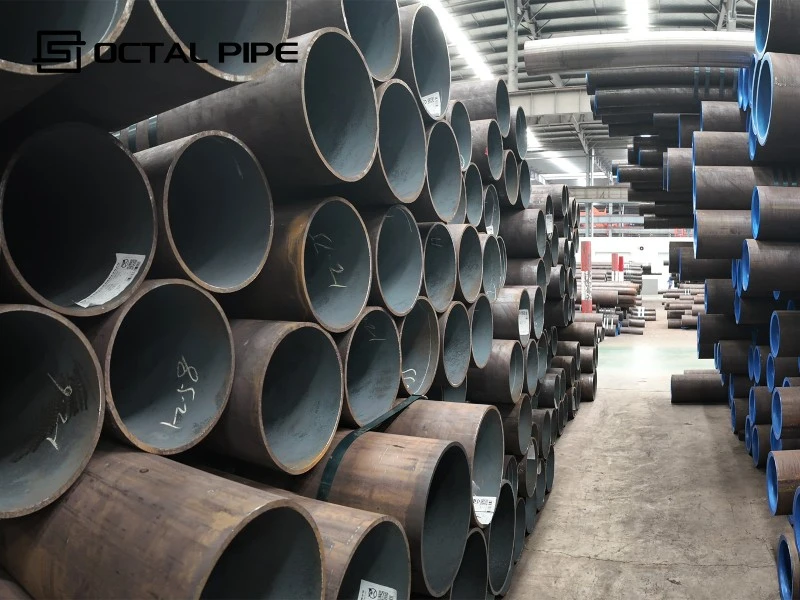

Son olarak borular tartılır ve ölçülür, ardından belirtildiği gibi-sprey boyanır veya kaplanır ve uç kapakları takılır. Her uzunlukta net bir işaretleme çizgisi bulunur (boyut, sınıf, standart, ısı numarası), demetler etiketlenir ve paketleme listeleri denetim belgeleriyle eşleşir. Bu, sahiplerin, EPC'lerin ve üçüncü-taraf denetçilerin sahadaki herhangi bir boruyu tahmine gerek kalmadan test sonuçlarına kadar izlemesine olanak tanır.

İlgili proje örnek olaylarını görüntüleyin

buraya tıklayın

Eğer bir karşılaştırma yapıyorsanızÇin'de dikişsiz çelik boru üreticisi, karar genellikle fabrika rota kontrolü, denetim kapsamı ve izlenebilirlikle ilgilidir-bunlar gerçek bir fabrikayı ayıran şeylerdir.dikişsiz çelik boru fabrikasıtedarik yalnızca-alım amaçlı bir tekliften sağlanır.

• Önce metalurji – yüksek-basınçlı servis için temiz çelik

Dikişsiz borumuz başlıyorEAF + LF / VD rafine çelikkontrollü kütükler halinde dökülür ve daha sonra mandrel / tapa değirmenlerinde haddelenir. Çelik üretim aşamasında gaz içeriği ve kalıntılar azaltılır, bu da daha sonra ortaya çıkan gizli sorunların azalması anlamına gelir.UT, yorulma veya sürünme hizmeti. Kazan ve yüksek-sıcaklık dereceleri için şunlara çok dikkat ediyoruz:tane boyutu, karbür dağılımı ve sertleşebilirlikyani uzun-vadeli özellikler "şanslı elemelere" bağlı değildir.

• Her sınıfa göre ayarlanmış haddeleme ve ısıl işlem

Delme, uzatma ve boyutlandırma, derece ve duvar kalınlığına göre eşleştirilir; tüm ayarlara-uygun-tek bir boyutta-çalışmaz. Yuvarlandıktan sonra borular geçernormalleştirme, söndürme-ve-yumuşatma veya parlak tavlama, yük başına arşivlenen fırın eğrileri ile. Senin için bu şu anlama geliyorA106, A335, A179 / A213, EN 10216 ve API 5Lkaliteler mekanik özelliklere sahiptirtekrarlanabilir ısıdan ısıtmaya, sadece minimum değerler dahilinde değil.

• Değirmenin içine yerleştirilmiş boyut kontrolü, sahada sabitlenmez

Dikişsiz sıklıkla virajlarda, dar raflarda ve yüksek-basınçlı başlıklarda kullanıldığından,OD, duvar toleransı, eksantriklik ve doğrulukdeğirmende. Mandrel / gerdirme-indirgeme değirmenleri, tüpün gerekli tolerans aralığı içinde kalmasını sağlayacak şekilde ayarlanmıştır.indüksiyonla bükme, soğuk bükme ve otomatik kaynak. Bu sizi bahçedeki "en iyi parçaları seçme" zorunluluğundan kurtarır.

• Kazan, boru hattı ve tesis kodlarıyla uyumlu test programları

Yalnızca minimum düzeyde testler sunmak yerine, rutin olarakhidrotest, tam-gövde UT / girdap-akımı, sertlik kontrolleri, darbe testleri ve özel muayeneler(örn. düşük-sıcaklık CVN'si, sürünme kopması, HIC) tam olarak proje kodu ve spesifikasyon talebi gibi. Her sonuç bağlıdırısı numarası ve boru partisiBöylece QA ekibiniz ve harici denetçiler her şeyi yeniden test etmeden- hattı denetleyebilir.

bir içindikişsiz çelik boru ithalatçısıEn büyük gecikmeler genellikle dokümantasyon uyumsuzlukları ve karışık partilerden kaynaklanır.

Isıya/partiye bağlı bir paketleme/işaretleme listesiyle gönderiyoruz, böylece ithalatçı yeniden sınıflandırmaya gerek kalmadan teslim almayı ve proje kalite güvencesini temizleyebilir-.

Kısacası,Sekizli Boru dikişsiz çelik boruen ucuz emtia tüpü olarak konumlanmıyor, ancakarızanın bir seçenek olmadığı hatlar için-kontrollü malzeme– yüksek-basınç, yüksek-sıcaklık ve kritik tesis hizmetleri.

Teklifi Ne Değiştirir?

• Dikişsiz çelik boru fiyatıtemel olarak OD/WT, kalite, ısıl işlem, test gereksinimleri (UT/hidrotest), miktar ve teslimat şartlarına göre belirlenir.
• Karşılaştırılabilir teklifler almak için RFQ'yu boyut aralığı, standart/sınıf, uzunluk, son tip ve gereken tam inceleme/belge paketiyle birlikte gönderin.
• PO/ITP'nize 3.2 sertifikasyonu, NDT kapsamı veya özel testler eklenirse fiyat ve teslim süresi buna göre değişir.

Şimdi iletişime geçin

Ortak Sorun

Octal Pipe dikişsiz çelik boru için hangi boyut ve kalite aralığında tedarik edebilir?

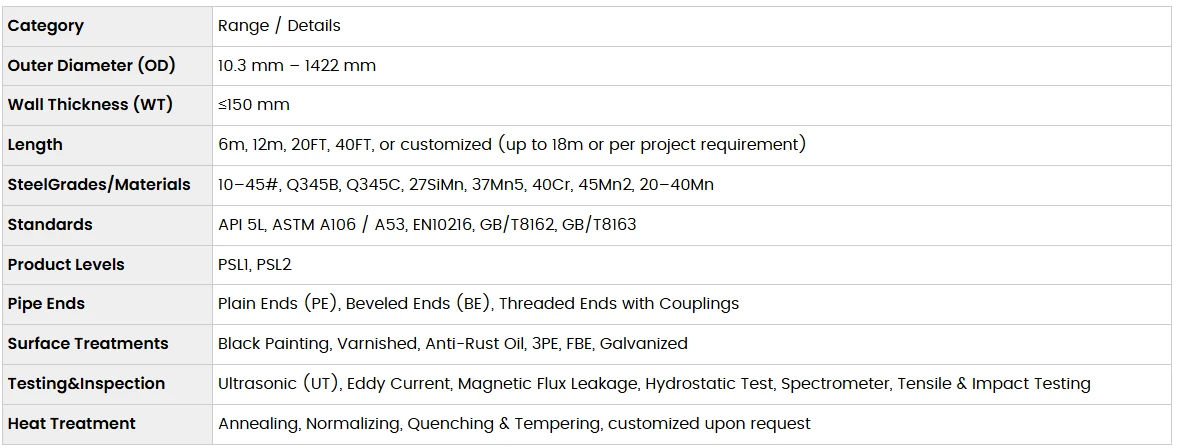

API 5L, ASTM A106/A53, A179, A213, A335 ve EN 10216 kalitelerinde 10,3–1422 mm dış çap ve 150 mm et kalınlığına kadar dikişsiz boru tedarik ediyoruz.

Dikişsiz borularınız katı proje ve{0}taraf denetim gereksinimlerini karşılayabilir mi?

Evet. Her parti EN 10204 3.1 / 3.2 MTC'ler, tanımlanmış NDT ve hidrotest raporları ve proje ve üçüncü-taraf denetimlerini desteklemek için tam ısı izlenebilirliği ile birlikte gelir.

Tasarımcılar neden bazen bir satırı "yalnızca SMLS" olarak işaretliyor?

Çizgiler işaretlendi"SMLS"tasarımcı sistemde uzunlamasına bir kaynak istemediğinde – genellikleçok yüksek basınç, yüksek sıcaklık, şiddetli döngüsel yükleme, keskin virajlar veya dönen ekipmana yakın çizgiler. Bu durumlarda dikişsiz boru, çatlak veya korozyon için potansiyel bir başlangıç ​​noktası olan kaynak dikişini ortadan kaldırır.

Borularla hangi imalat ve teslimat hizmetlerini sağlayabilirsiniz?

Proje spesifikasyonunuza göre pahlı, dişli veya yivli uçlu-belirli-uzunluğa kesilmiş boruların yanı sıra kaplama, işaretleme ve ihracat ambalajı da sağlayabiliriz.
