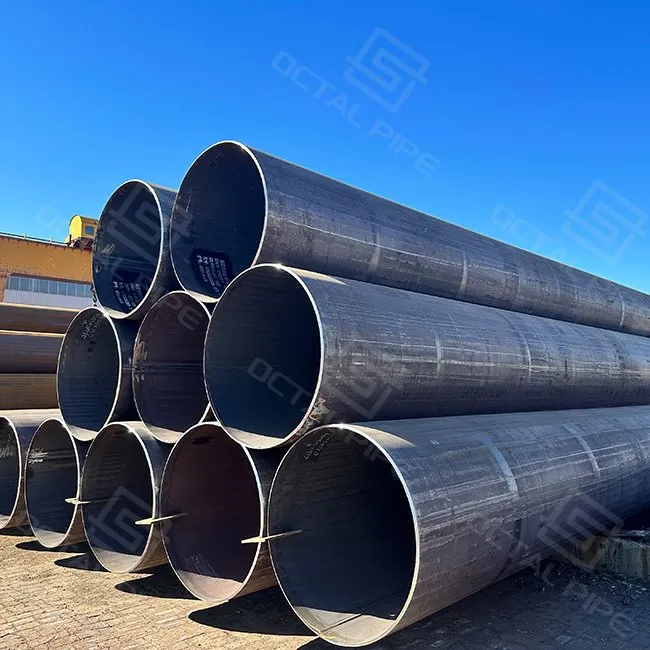

LSAW Boru

Büyük-çaplı çapraz-boru hatları, nehir geçişleri, iskeleler ve derin temeller, kazan veya kısa proses hattıyla aynı boruyu nadiren kullanır. Burada tasarımcılar genellikleLSAW (Boyuna Tozaltı Kaynaklı) çelik boruçünkü bu onların birleşmesine olanak tanıyorincelenmesi ve izlenmesi kolay geniş plaka, ağır duvar kalınlığı ve{0}düz dikiş kaynakları.

Octal Pipe bu tür çalışmalara odaklanıyor. Tedarik ediyoruzJCOE işlemiyle çift-taraflı SAW kaynağıyla üretilen plaka-tabanlı LSAW borusu, kapsayanAPI 5L Sınıf B–X100 ve eşleşen yapısal kaliteler. Çaplar400–1626 mmve duvar kalınlığına kadar75 mmbir LSAW aralığının kapsamasına izin verinana hatlar, istasyon başlıkları, açık deniz kazıkları ve büyük su şebekeleriBöylece projenin her kısmı için farklı değirmenleri yönetmek zorunda kalmazsınız.

Boyutsal Özellikler

Malzeme Sınıfları ve Sınıflandırmaları

Octal Pipe, LSAW borusunu tanınmış hat-borusu ve basınçlı-boru spesifikasyonlarına tam olarak uygun şekilde tedarik eder. Desteklediğimiz tipik standartlar şunları içerir:

• API SPEC 5L (PSL1 / PSL2)– Petrol, gaz ve su iletimi için hat borusu; Projeye göre CVN, HIC/SSC.
• Büyük Britanya/T 9711-2017– Petrol ve doğal gaz endüstrileri-Boru hattı taşımacılığı için çelik boru (L245–L555).
• ISO 3183 (talep üzerine)– API 5L ile uyumlu hale getirilmiş uluslararası hat-boru standardı.
• ASTM A671 / ASTM A672– Atmosfer basıncından yüksek-basınç, orta ve yüksek sıcaklıklara kadar hizmet için EFW/SAW borusu.
• GB/T 3091-2015– Düşük-basınçlı sıvı servisi için kaynaklı çelik boru (belirlenen inşaat/kamu hizmeti uygulamaları için).
• SY/T 5037-2018– Sıradan akışkanlar için SAW boru(belirtildiğinde SSAW alternatifleri için).
• Ek yerel ve uluslararası standartlar– örneğin, CSA Z245.1, proje ekşi-hizmet gereksinimleri (NACE MR0175/ISO 15156 malzeme seçimi) ve üçüncü-taraf 3.2 denetimi düzenlenebilir.

Değirmen testi sertifikaları (EN 10204 3.1 / 3.2) ve tam NDT kayıtları her sevkiyatta mevcuttur.

• Plaka hazırlama → kenar frezeleme
• Şekillendirme (JCOE veya UOE)
• Punta kaynağı + iç/dış SAW
• UT/RT (belirtildiğinde)
• Genişletme + düzleştirme + uç eğim verme
• Hidrotest + son muayene (belirtildiği zaman)

LSAW Boru Üretim Hattı Kontrolleri

Hammadde Hazırlama

• Sıkı giriş denetimine tabi kalifiye fabrikalardan-sıcak haddelenmiş levha/rulo
• Laminasyonları ve yüzey kusurlarını ortadan kaldırmak için manyetik parçacık / görsel inceleme ile kontrol edilen yüzey
• Gerekli API 5L / proje sınıfına uygun olduğu doğrulanan kimyasal bileşim
• Şekillendirme ve kaynaklama öncesinde çelik yüzeyin temiz olmasını sağlamak için-yüksek basınçlı suyla kireç giderme

Şekillendirme Teknolojisi

• Plaka şeklini stabilize etmek için hassas açma ve tesviye
• Doğru boru çapı ve yuvarlaklık için hidrolik doğrultma ve servo{0}}kontrollü şekillendirme
• Kaynak aralığını tüm uzunluk boyunca eşit tutmak için dijital büküm/kenar hizalama kontrolü
• Kaynak dikişinin "şişmesini" ve bağlantı yerindeki uyumsuzluğu önlemek için optimize edilmiş şekillendirme işlemi

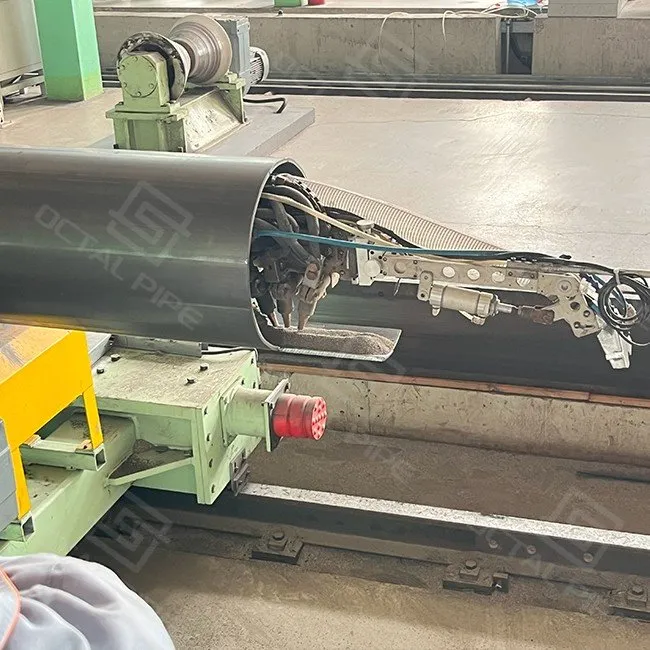

Kaynak İşlemi

• Kök ve dolgu pasoları için-yüksek verimli otomatik kaynak istasyonları
• Tam nüfuziyet ve yüksek biriktirme oranı elde etmek için çok-telli tozaltı ark kaynağı (4–5 telli)
• Uzun LSAW borularında bağlantı bütünlüğünü güvence altına almak için-sürekli, tam uzunlukta kaynak
• Kaynak kalitesini izlemek için-hat içi kaynak parametresi izleme ve kaydetme

-Tahribatsız Muayene

• Kaynak dikişi ve bitişik ana metal üzerinde otomatik ultrasonik test (UT)
• Proje/API gereksinimlerine göre kaynak üzerinde %100 X-ışını (RT) veya panoramik inceleme
• Süreç kontrolü ve yeniden-işleme döngüsü yoluyla %99,5'i aşacak şekilde tasarlanan kaynak kalifikasyon oranı

Yüzey İşlem ve Kaplama

• Kaplama sınıfına göre iç ve dış yüzey temizleme/kumlama
• Çoklu-korozyon önleyici kaplama sistemleri mevcuttur: 3PE/3LPE, FBE, epoksi veya projeye-özel sistemler
• Kaplama yapışması ve kalınlığı kontrol edildi; tuz-sprey/yaşlandırma testleri sisteme bağlı olarak 1000 saatten fazla veya buna eşit olabilir
• Taşıma ve saha kurulumu için uç kapakları ve işaretleri ile birlikte teslim edilen bitmiş borular

Birçok proje için ilk soru "hangi boyutun mevcut olduğu" değil,hangi boru tipi uygundur: LSAW, SSAW veya ERW. Octal her üçünde de yer alıyor, ancak tasarımcıların ve sahiplerin kasıtlı olarak bu seçeneği seçmesinin açık nedenleri var.LSAW çelik borubazı durumlarda.

LSAW ve SSAW (spiral kaynaklı)

SSAW (spiral kaynaklı) boru aşağıdakiler için iyi çalışır:düşük ila orta basınçlı su hatları ve bazı kara boru hatlarıBurada maliyet ana etkendir. Ancak birçokyüksek-basınçlı iletim boru hatları, nehir geçişleri, açık deniz boru hatları ve yapısal kazıklarolarak belirtilirLSAWÇünkü:

• thekaynak dikişi düzAUT ve kırılma mekaniğinin incelenmesi ve değerlendirilmesi daha kolay;
• ağır duvar kalınlığı (40–75 mm'ye kadar) plakadan spiralden daha pratiktir;
• bazıtasarım kodları ve müşteri spesifikasyonları spiral kaynakları sınırlandırır veya hariç tutaryüksek-sonuçlu alanlarda.

Sonuç olarak, API 5L projeleri aşağıdakileri gerektirir:CVN / DWTT ve isteğe bağlı HIC ile X60–X80çoğu zaman kullanmaya başlarımdüz-dikişli LSAWkritik bölümler için, SSAW'a başka yerde izin verilse bile.

LSAW ve ERW (elektrik direnci kaynaklı)

ERW aşağıdakiler için yaygındır:küçük ve orta çaplardağıtım ağlarında, kasalarda ve genel yapısal işlerde. OD kabaca yukarıya çıktığında400–508 mmve duvar kalınlığı ağırlaştıkça çoğu işletme sahibiplaka-tabanlı LSAWÇünkü:

• theısı girişi, kaynak şekli ve NDT erişimiSAW'da dikişler kalın-duvarlı, geniş-çaplı borulara daha uygundur;
• API 5L PSL2 gereksinimleri ve ek testler(DWTT, CTOD, vb.) plaka-tabanlı uzunlamasına dikişlerde karşılanması ve belgelenmesi daha kolaydır;
• içinkazıklar ve yapısal borularduvar kalınlığı, ovallik kontrolü ve düzlük kombinasyonu LSAW'yi tercih eder.

Octal'ın müşterileri için bu genellikle şu anlama gelir:ERWküçük çap için,SSAWDüşük/orta basınç ve maliyetin hakim olduğu veLSAWçizginin veya yapının olduğu her yerdeyüksek sonuçları olan, yüksek baskıya sahip veya üçüncü-tarafların sıkı incelemesine tabi olan.

Sipariş verdiğinizdeLSAW kaynaklı çelik boruSadece tonlarca çelik satın almıyorsunuz. yapma yeteneğini satın alıyorsunuzçizimleri eşleştirin, AUT ve{0}üçüncü taraf denetiminden geçin ve inşaatı programa uygun tutun.
Sekizli Borunun kendi büyük-çapıÇin'deki LSAW fabrikasıtam olarak bu noktaların etrafında kurulu olduğundan boru hattı ve temel projelerinin gerçekte yürütüldüğü şekilde çalışır.

Alıcının Endişelerinden Octal Pipe'ın Ne Sağladığına Kadar

Sekizli Boru Fabrikasında Bunun Arkasında Ne Var?

Octal Pipe'ın LSAW tesisibüyük, düz-dikişli borulara özel, karma küçük-sıkıcı bir atölye çalışması değil. Üretim penceresi – genellikleDış çap 400–1626 mm, duvar 8–50+ mm, API 5L B–X80 ve eşleşen yapısal kalitelerde– gerçek kullanım durumları etrafında oluşturulmuştur:ana hat ve toplama hatları, şehir gazı, su iletimi, ceketler, kazıklar ve ağır boru-raf elemanları. Bu, ekipmanın yapabileceklerinin sınırına zorlanmak yerine spesifikasyonunuzun genellikle değirmenin "en iyi noktası" içinde kaldığı anlamına gelir.

Markanın arkasındaSekizli BoruAynı şeyi tekrar tekrar doğru şekilde yapmak için oluşturulmuş bir çizgi vardır:

• CNC plaka kenarı-frezeleme ve gözetimsiz ön-bükmetemiz, tekrarlanabilir bir kaynak kanalı sağlar, böylece her uzunlamasına dikiş aynı geometriden başlar.
• Otomatik punta kaynağı ve dahili / harici SAW istasyonlarıeklemi hizalı tutun ve ısı girdisini kontrol altında tutun, manuel ayarlamaları ve öngörülemeyen kaynak davranışını azaltın.
• Dikişlerin-hat UT'si artı tam-uzunlukta hidrostatik testYalnızca kaynak bütünlüğü doğrulanabilir boruların fabrikadan çıkıp projenize girdiğinden emin olun.

Bunun arkasındaki kalite sistemi aşağıdakilerle uyumludur:ISO 9001 ve API-stil gereksinimleri, basınçlı boru üretimi ve kaplamasına yönelik ulusal lisanslar-ve aşağıdakiler gibi ürün sertifikaları tarafından desteklenmektedir:API5Lgerektiğinde. Pratikte bu, alacağınız anlamına geliryapılandırılmış veri kitapları– MTC'ler, NDT ve hidrotest özetleri, kaplama günlükleri – uluslararası üretim hattı ve temel projelerine uygun bir formatta, gevşek raporlar yerine-kendinizi yeniden organize etmeniz gerekir.

Son olarak Octal Pipe'ın değirmenle çalışma şekli şu şekildedir:yalnızca fabrika-çıktı-odaklı değil, proje-odaklı. LSAW üretimini, kaplamayı, üçüncü-taraf denetimini ve deniz taşımacılığını tek bir programda birleştiriyoruz ve hem "proje dilini" hem de "işletme dilini" konuşuyoruz. Bir alıcı olarak sizin için sonuç şu:Sekizli Boru LSAW hat borusu ve kazıklarısiteye varmakkaynak yapmaya, sürmeye ve kuruluma hazırProje ekiplerinizin ve son müşterilerinizin gerçekte beklentileriyle eşleşen dokümantasyon ve süreç kontrolü ile desteklenir.

Çin'de bir LSAW Boru Tedarikçisi Seçmek

Eğer kaynak yapıyorsanızÇin'den LSAW boru, asıl risk "boru yapabilirler mi" değil - tedarikçinin boruyu teslim edip edemeyeceğidirkarşılaştırılabilir, denetlenebilir kapsam(rota oluşturma + inceleme + izlenebilirlik + ihracat paketleme) böylece teslim alma ve proje kalite güvenceniz eksik kanıtlara takılıp kalmaz. Şu tarihte:Sekizli BoruLSAW tedarikini şu şekilde yürütüyoruz:satın alma-kontrollü paket: sipariş edilen standarda göre taban borusu, ITP'nize göre hizalanmış denetim bekleme noktaları ve deponuzun hızlı bir şekilde mutabakata varabileceği sevkiyat tanımlaması.

• Taşıma gerçeğine uygun ihracat ambalajı:-Uzun mesafe/ihracat gönderileri için uç korumayı, kenar/eğim korumasını, kaldırma noktalarını ve denize uygun ambalajı belirtin; böylece değirmen, liman ve tersane arasında hasar oluşmaz.
• Çin-yerel koordinasyon avantajı: Boru + pah açma + kaplama/paketlemeyi tek bir PO altında topladığınızda, ülke içi taşımalar ve yeniden-yeniden işleme adımları azalır -; bu da genellikle pah hasarının, kimlik kirliliğinin ve evrak boşluklarının meydana geldiği durumlardır.
• Kaynak muayene kapsamı karşılaştırılabilir hale getirildi: UT/RT gerekliliklerini şu şekilde yazın:yöntem + kapsam + kabul esası; aksi takdirde iki "Çin LSAW boru tedarikçileri" tamamen farklı muayene çıktılarıyla aynı kaliteyi teklif edebilir.

PO/ITP'de belirtildiğinde alacağınız şey: MTC/CMTR (EN 10204 3.1/3.2), NDT raporu (yöntem/kapsam/kabul/sonuçlar), hidrotest kaydı (basınç/bekleme/sonuç), boyut raporu ve boru/paket kimliklerine bağlı paketleme/işaretleme listesi (istendiğinde dijital dosya sağlanır).

Anahtar Uygulama Alanları



Yapısal destek ve temeller



Saf taşımanın ötesinde, Octal LSAW boru yaygın olarak kullanılmaktadır.yapısal çelik: deniz altı ve-kıyıya yakınkazıklar, ceket ayakları, etek kazıkları, yunuslar, iskele ve rıhtım duvarı destekleri, köprü ayakları ve ağır boru-raf kolonları. Plaka-tabanlı duvar kalınlığı ve kontrollü düzlüğün birleşimi, çakma, enjeksiyon ve uzun-dönemli döngüsel yükleme için gereken basınç dayanımını ve bükülme direncini sağlar.

Sıvı ve gazların iletimi ve toplanması



Sekizli LSAW boru için kullanılıruzun-mesafeli ve bölgesel boru hatlarıham petrol, rafine ürünler, doğal gaz, zengin gaz, üretilmiş su ve çoklu-ürün partileri taşıyor. Ağır-duvar, geniş-çap boyutları, tasarımcılarınistikrarlı basınç kontrolüyle yüksek verim-belgelenmiş CVN / DWTT / isteğe bağlı HIC programları hem tatlı hem de ekşi servis gereksinimlerini destekler.

Terminaller, depolama ve yükleme altyapısı



Şu tarihte:petrol ve kimya terminalleri, tank çiftlikleri ve yükleme iskeleleri, Sekizli LSAW boru için kullanılırgiriş/çıkış hatları, manifold başlıkları, deniz rıhtımlarına yükleme hatları ve SPM/şamandıra bağlantıları. Kontrollü dış çap, eğim geometrisi ve kaplama kalitesi, sahadaki-montaj-zamanının ve kaplama onarımlarının azaltılmasına yardımcı olur, böylece inşaat ekipleri daha az saha ayarıyla tankları, pompaları ve yükleme kollarını bağlayabilir.

Petrokimya ve endüstriyel sistemler



İçinderafineriler, petrokimya kompleksleri, LNG tesisleri ve gübre üniteleri, büyük-delikli LSAW borusu uygulanırparlama ve blöf hatları, tesis başlıkları, tank çiftliği manifoldları, buhar geri kazanım hatları ve hizmet koridorlarıçapların tipik dikişsiz aralığı aştığı yerlerde. EşleştirmeAPI, ASTM ve EN notları, artı dahili ve harici kaplama seçenekleri, bir LSAW ailesinin yüksek-akışlı, orta-basınçlı hizmetleri tutarlı dokümantasyon ve incelemeyle karşılamasına olanak tanır.



İlgili proje örnek olaylarını görüntüleyin

buraya tıklayın

Hizmet Türüne Göre Tipik LSAW Çelik Boru Yapılandırmaları

Yüksek-sonuçlu boru hatları ve temeller için alıcıların yalnızca bir değirmene ihtiyacı yoktur; ihtiyaçları varBir şeyler ters gittiğinde kontrol, izlenebilirlik ve hızlı destek. Octal Pipe, LSAW tedarikini tam olarak bunun etrafında inşa ediyor.

1. "%100 kontrol" felsefesi – her kritik adım kontrol edilir

LSAW değirmenimiz, birkaç parçadan numune alıp bunu iyi olarak adlandırmak yerine,dokuz-noktalı %100 kontrol şemasıHammaddeden paketlemeye:

Sizin için bu, bir mal sahibi veya üçüncü-taraf müfettişin aldığı parça ne olursa olsun, bir parçanın olduğu anlamına gelir.arkasında komple test yolu, kayıtlardaki boşluklar yerine.

2. Tekrarlanabilir kaynak kalitesi için dijital, otomatik hat

Üretim hattımız, dikiş kaynağı ve şekillendirmede mümkün olduğunca rastgelelik elde edecek şekilde tasarlanmıştır:

• Tamamen dijital, ağa bağlı üretim hattı– UT, kenar frezeleme, şekillendirme, kaynaklama, genişletme ve hidrotest gibi temel üniteler merkezi izleme altındadır, böylece proses parametreleri her bir boruya kadar takip edilebilir.
• Çevrimiçi aşamalı-dizi UT ile çift-tozaltı-ark kaynağı– iç ve dış SAW kaynağından sonra her dikiş, noktasal X-ışını incelemesi ile çevrimiçi ultrasonik testle anında kontrol edilir. Kaynak parametreleri ve sonuçları tam olarak kaydedilerek onarım oranı çok düşük tutulur ve ilk-geçişte kaynak kabulünün sağlanması sağlanır99.99%.
• Tam-uzunlukta mekanik genişleme– her boru kaynak sonrasında mekanik olarak genişletilir, bu da kalan gerilimleri eşitler ve yuvarlaklığı ve düzlüğü artırır. Bu, sahada bükme, çevre kaynağı ve kazık çakmayı daha öngörülebilir hale getirir.
• CNAS-akredite laboratuvar desteği– tüm deneysel programlar ve prosedür yeterlilikleri (CVN, DWTT, HIC/SSC, vb.) ulusal-akredite bir laboratuvarda gerçekleştirilir, böylece test verileri uluslararası projelerde yeniden-test edilmeye gerek kalmadan kabul edilebilir.

Sonuç olarak dikiş davranışıSekizli Boru LSAWşans meselesi değil:Aynı boyut ve kalitedeki borular tutarlı davranırkaynak, NDT ve serviste.

3. Sadece siparişler değil, projeler üzerine kurulu hizmet sistemi

Değirmendeki kontrol sorunun yalnızca yarısını çözer. Octal Pipe ayrıca gerçek projelerin ritmini takip eden bir hizmet modeli yürütüyor:

• Üst düzey{0}}özelleştirilmiş işleme– LSAW boru teslim edebilirizproje uzunluklarına göre kesilmiş, önceden-eğimli, işaretlenmiş, açıklıklar veya kollar hazırlanmışçizimlere göre, malzeme sahaya ağır yeniden çalışma gerektiren yarı-mamul stok olarak değil, "kaynağa hazır / sürmeye hazır" duruma yakın bir şekilde ulaşıyor-.
• Soruna net-cevap taahhüdü– Bir ürün sorunu onaylandığında, sahada olmayı hedefliyoruzYurt içi projelerde 48 saat, yurt dışı projelerde 96 saat içindeveya yardımcı olacak güvenilir yerel/üçüncü-taraf iş ortaklarını ayarlayın. Amaç, yalnızca e-posta alışverişi yapmak değil, temel nedeni belirlemenize ve hızlı bir şekilde pratik bir çözüm üzerinde anlaşmanıza yardımcı olmaktır.
• Deneyimli bir ekip tarafından 7/24 teknik destek– satış, teknik, kalite kontrol ve lojistik personeli tek bir proje ekibi olarak çalışır. Onlar biliyorlarAPI 5L, GB/T 9711, ASTM A671 / A672 ve bölgesel gereksinimlerOrta Doğu, Güneydoğu Asya, Afrika ve diğer pazarlarda, sahiplerin veya denetçilerin genellikle sorun haline gelmeden önce odaklandığı maddeleri işaretleyebilir.

EPC'ler ve satın alma ekipleri için,Sekizli Borubu nedenle sadece değirmen sertifikasındaki bir isim değil, aynı zamanda aşağıdakileri birleştiren bir tedarikçidir:

• %100 kontrollü LSAW üretimi,
• izlenebilir, denetime-hazır belgeler, Ve
• duyarlı proje desteğisitede yardıma ihtiyacınız olduğunda.

Şimdi iletişime geçin

Ortak Sorun

S1: LSAW çelik boru nedir?

A: LSAW çelik boru (Boyuna Tozaltı Kaynaklı boru)JCOE/UOE şekillendirme ve çift-taraflı SAW kaynağıyla plakadan yapılan geniş-çaplı kaynaklı bir borudur. Esas olarak şunun için kullanılır:yüksek-basınçlı petrol, gaz ve su iletim boru hatları ve yapısal kazıklar.

S2: Tipik LSAW boru boyutları ve et kalınlığı aralıkları nelerdir?

A: Sekizlik kaynaklarLSAW borusutipik boyutlardaDış Çap 400–1626 mmileduvar kalınlığı 6–75 mm, etrafında tek uzunluklarda6.5–12.6 mçoğunu kapsayanbüyük-çaplı hat borusu ve kazıkgereksinimleri.

S3: LSAW boru ile SSAW/ERW boru arasındaki fark nedir?

A: LSAW borusubir vardüz uzunlamasına SAW dikişiuygun plakadan yapılmışgeniş çaplı, ağır duvarlı ve yüksek-basınçlı/yüksek-sonuçlu hatlar. SSAWspiral bir dikişi vardır ve genellikle daha düşük-basınçlı, maliyete-hassas hatlar için kullanılır;ERWesas olarak içindirküçük ve orta çaplar.

S4: Octal API 5L LSAW hat borusu hangi standartlara ve kalitelere uygundur?

A: SekizliAPI 5L LSAW hat borusuiçin üretilirAPI 5L PSL1 / PSL2, GB/T 9711 ve ISO 3183, sınıflardaL245/B'den L690/X100'e kadar, ileTR 10204 3.1 / 3.2 sertifikaları ve tam NDT / hidrotest kayıtlarıistek üzerine.

Sertifikalar



CE Belgesi

ISO 9001 Sertifikası

API Q1 Sertifikası

ABS Sertifikası

AP-5L Sertifikası

API-5CT Sertifikası



API SPEC 5L (PSL1 / PSL2)– Petrol, gaz ve su iletimi için hat borusu; Projeye göre CVN, HIC/SSC.

Büyük Britanya/T 9711-2017– Petrol ve doğal gaz endüstrileri-Boru hattı taşımacılığı için çelik boru (L245–L555).

ISO 3183 (talep üzerine)– API 5L ile uyumlu hale getirilmiş uluslararası hat-boru standardı.

ASTM A671 / ASTM A672– Atmosfer basıncından yüksek-basınç, orta ve yüksek sıcaklıklara kadar hizmet için EFW/SAW borusu.

GB/T 3091-2015– Düşük-basınçlı sıvı servisi için kaynaklı çelik boru (belirlenen inşaat/kamu hizmeti uygulamaları için).

SY/T 5037-2018– Sıradan akışkanlar için SAW boru(belirtildiğinde SSAW alternatifleri için).

Ek yerel ve uluslararası standartlar– örneğin, CSA Z245.1, proje ekşi-hizmet gereksinimleri (NACE MR0175/ISO 15156 malzeme seçimi) ve üçüncü-taraf 3.2 denetimi düzenlenebilir.

Değirmen testi sertifikaları (EN 10204 3.1 / 3.2) ve tam NDT kayıtları her sevkiyatta mevcuttur.
